| ویژگی | توضیحات |
|---|---|
| تعداد کانال | 4 کانال ورودی/خروجی |
| نوع اپتوکوپلر | PC817 |
| ولتاژ کاری ورودی | 5 ولت DC (قابلیت کار در محدوده 3.6 تا 24 ولت) |
| ولتاژ کاری خروجی | 3.6 تا 30 ولت DC |
| جریان خروجی حداکثر | تا 50 میلی‌آمپر |
| درصد ایزولاسیون | بیش از 5000 ولت AC |
| زاویه تابش LED | حداکثر 60 درجه |
| زمان پاسخگویی | سریع، در محدوده میکروثانیه |
| ابعاد ماژول | حدود 34×22 میلی‌متر (بسته به تولیدکننده متفاوت است) |
| دمای کاری | -40 تا +85 درجه سانتی‌گراد |

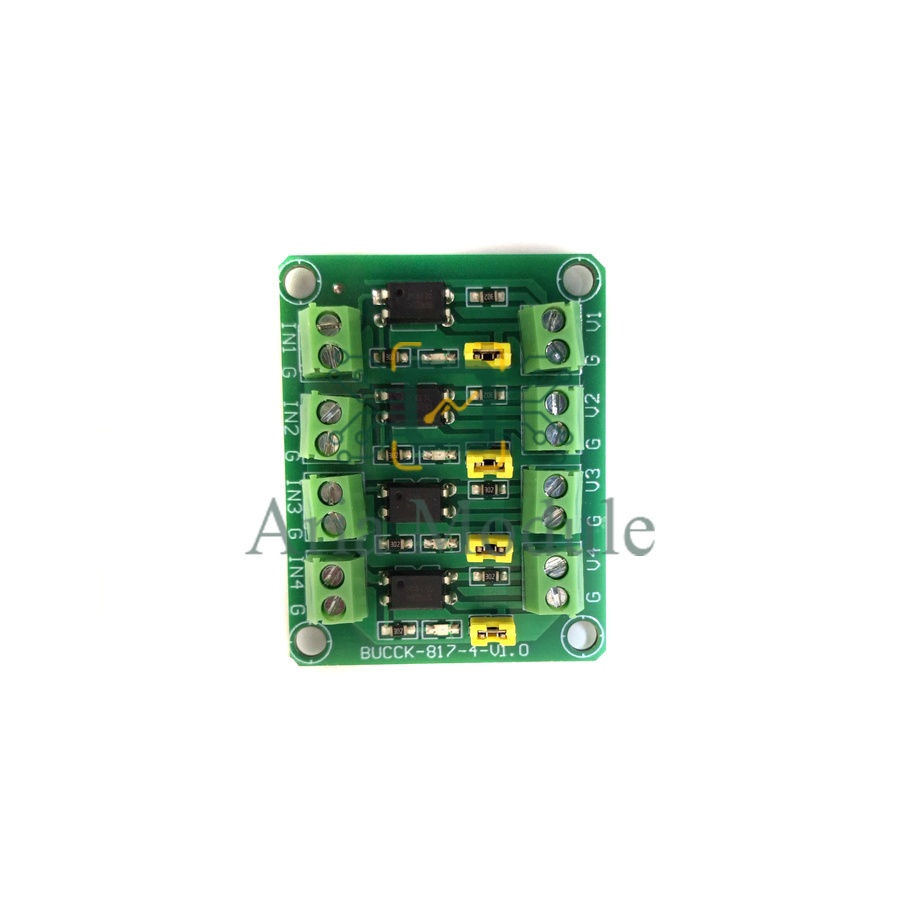

این ماژول شامل چهار کانال اپتوکوپلر PC817 است که هر کانال از یک دیود LED و یک فوتوترانزیستور تشکیل شده است. سیگنال ورودی به LED اعمال شده و نور تولید شده توسط آن، فوتوترانزیستور را فعال می‌کند. این ساختار باعث می‌شود که سیگنال‌ها بدون اتصال مستقیم الکتریکی و به صورت نوری انتقال یابند و ایزولاسیون کامل بین دو بخش مدار برقرار شود.
-
: جداسازی مدارهای مختلف برای جلوگیری از انتقال نویز و اختلال
-
: ایزولاسیون بار در مبدل‌های AC به DC
-
: درایو موتورها و دستگاه‌های القایی
-
: ایزوله‌سازی سیگنال‌های حساس
-
: استفاده در مدارهای کنترل از راه دور و تجهیزات خانگی
-
: جداسازی سیگنال‌های RF از مدارهای پردازش
-
: اندازه‌گیری برق و ولتاژ با حفظ ایزولاسیون
-
: انتقال سیگنال دیجیتال بدون تداخل
-
: ایزولاسیون بخش‌های مختلف سیستم‌های کنترل
-
: ایزوله‌سازی ورودی‌ها و خروجی‌های دیجیتال
ماژول ایزولاتور 4 کاناله اپتوکوپلری PC817 با قابلیت ایزولاسیون قوی، سرعت پاسخ بالا و طراحی چندکاناله، ابزاری کلیدی برای افزایش امنیت و پایداری در مدارهای الکترونیکی و صنعتی است. استفاده از این ماژول به کاهش نویز، جلوگیری از آسیب ناشی از اختلاف ولتاژ و بهبود عملکرد سیستم‌ها کمک می‌کند و در پروژه‌های متنوع الکترونیکی و کنترل صنعتی کاربرد فراوان دارد.
