| ویژگی | توضیحات |
|---|---|
| ولتاژ کاری | معمولاً 5 ولت (قابل استفاده در بازه 5 تا 12 ولت بسته به موتور) |
| جریان خروجی | تا 500 میلی‌آمپر برای هر کانال، مجموع جریان نباید از 2 آمپر تجاوز کند |
| تعداد کانال‌ها | 7 کانال خروجی (7 جفت ترانزیستور دارلینگتون) |
| تعداد ورودی‌ها | 4 ورودی برای کنترل موتور استپر 4 فاز |
| نوع موتور قابل کنترل | موتورهای استپر 4 فاز (مانند 28BYJ-48) |
| ابعاد | حدود 10 سانتی‌متر در 5 سانتی‌متر (ابعاد متغیر بر اساس مدل) |
| ورودی‌های کنترل | ورودی‌های دیجیتال TTL قابل اتصال مستقیم به میکروکنترلرها |
| محافظت | دارای دیودهای حفاظتی برای جلوگیری از آسیب به مدار در برابر بارهای القایی |
| LED نشانگر | برخی مدل‌ها دارای LED برای نمایش وضعیت ورودی‌ها |
-
: راه‌اندازی و کنترل حرکت موتورهای استپر در پروژه‌های مختلف
-
: کنترل دقیق حرکت ربات‌ها و بازوهای رباتیک
-
: کنترل محورهای حرکتی در چاپگرهای سه‌بعدی
-
: کنترل دقیق محورهای دستگاه‌های CNC
-
: کنترل باز و بسته شدن درب‌های برقی
-
: حرکت بازوهای ربات‌های تعقیب مسیر
-
: ایجاد حرکات مکانیکی در اسباب‌بازی‌ها
-
: کنترل حرکت‌های فیزیکی در بازی‌ها
-
: استفاده در دستگاه‌های اندازه‌گیری و آزمایشگاهی
-
: کنترل حرکت دقیق در فرآیندهای تولید صنعتی

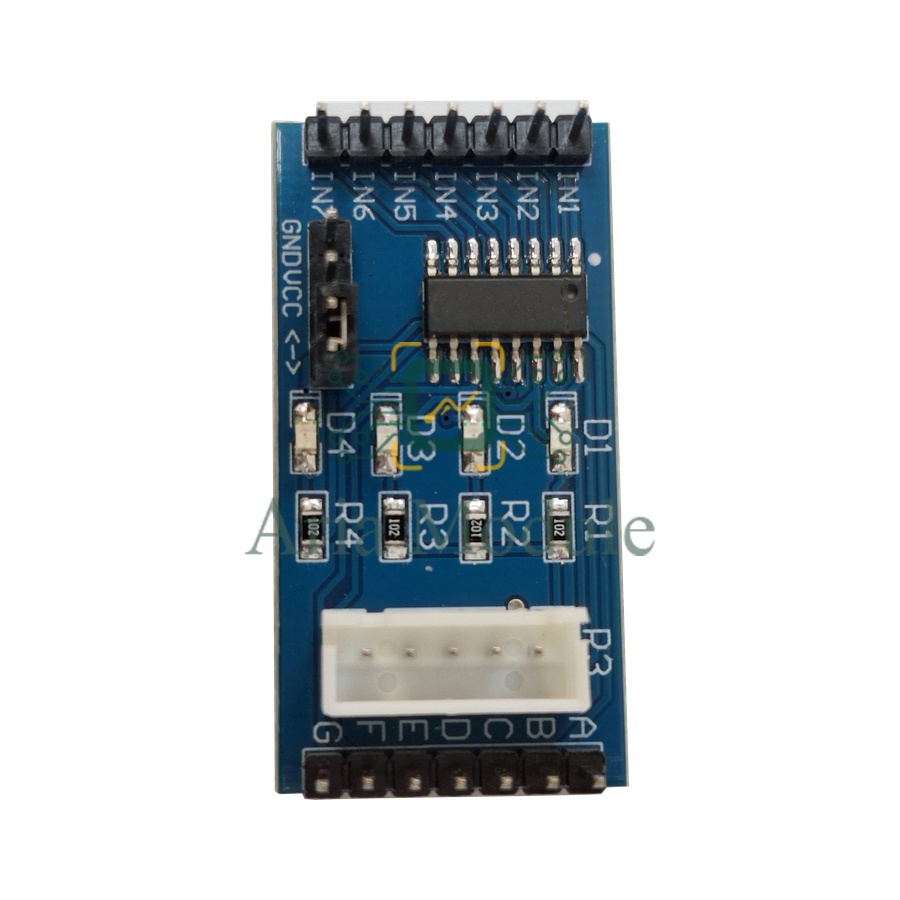

ماژول ULN2003 با طراحی ساده، قابلیت کنترل چند کاناله و توانایی تأمین جریان مناسب، یکی از بهترین گزینه‌ها برای راه‌اندازی موتورهای استپر کوچک و متوسط است. این ماژول به راحتی با انواع میکروکنترلرها سازگار بوده و در پروژه‌های رباتیک، اتوماسیون و آموزشی کاربرد فراوانی دارد. استفاده از ULN2003 به توسعه‌دهندگان امکان می‌دهد تا با هزینه کم و پیچیدگی پایین، کنترل دقیق و مطمئنی روی موتورهای استپر خود داشته باشند.
