توضیحات کلی

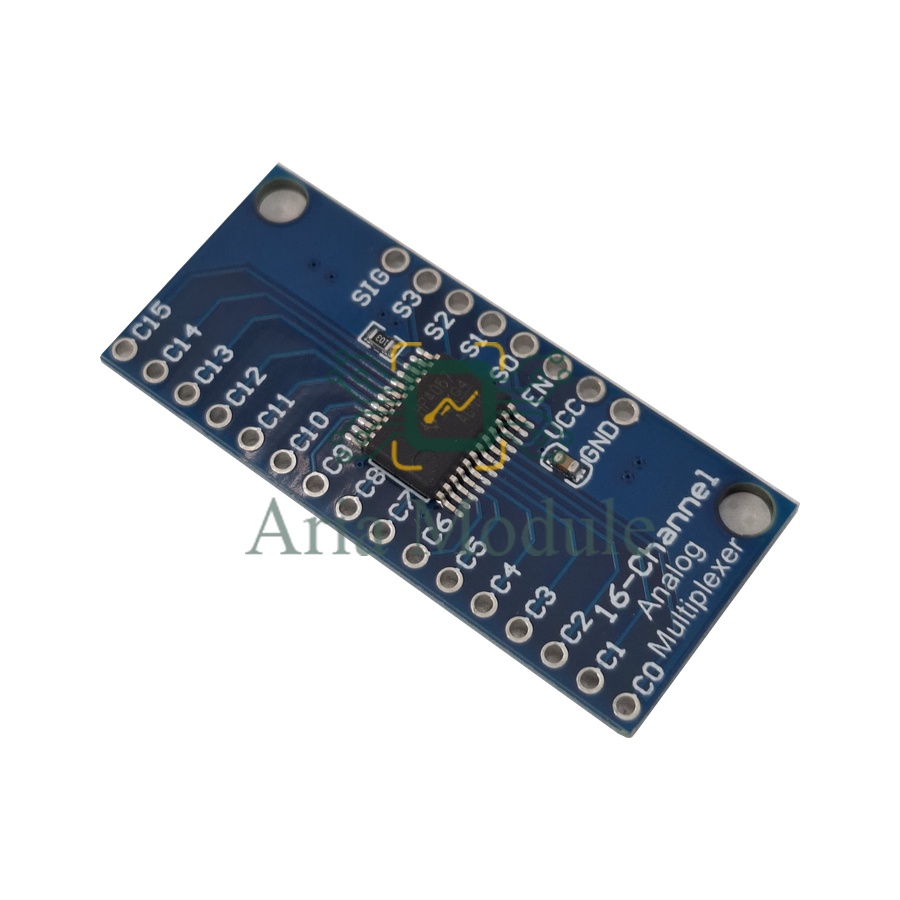

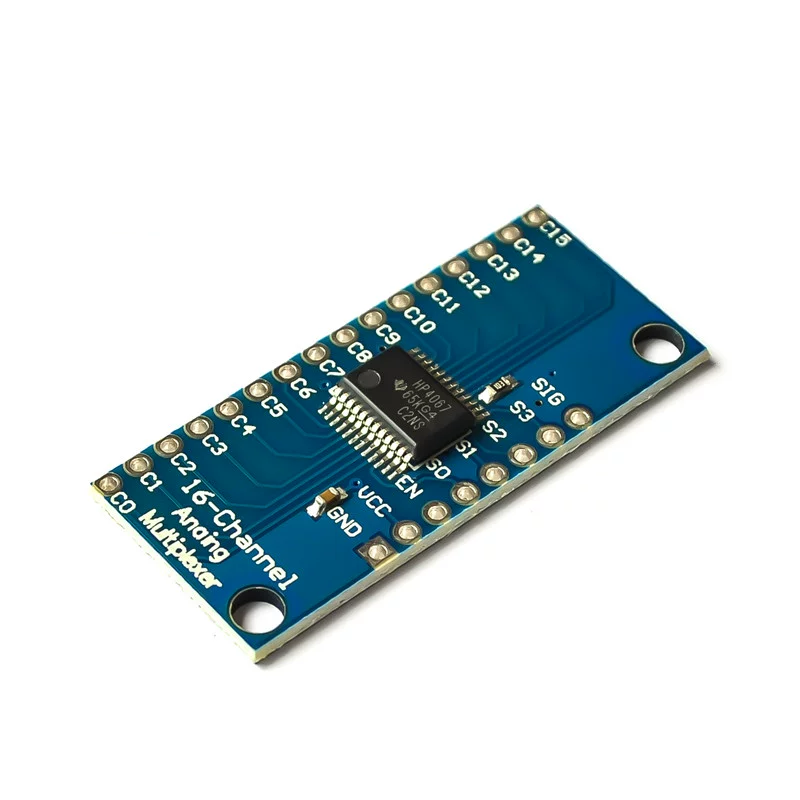

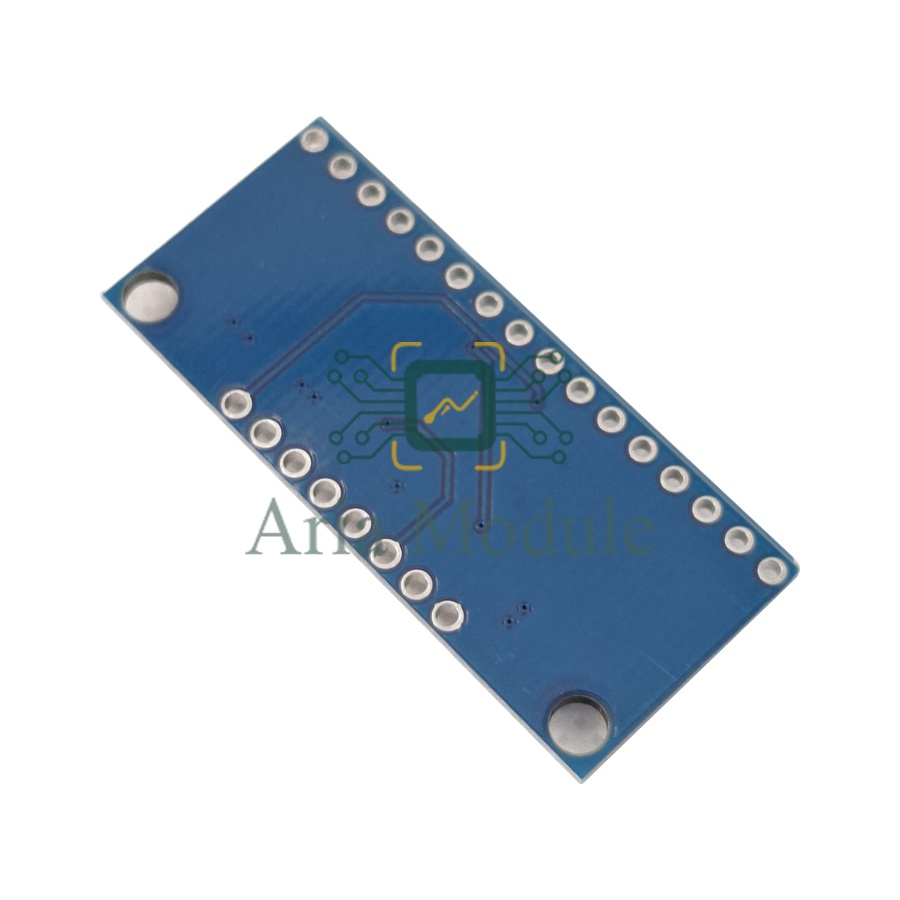

ماژول مچ ساز آنالوگ CD74HC4067 یک مچ ساز 16 کاناله است که امکان انتخاب کد ورودی دیجیتال و ارسال سیگنال آنالوگ مربوط به هر کانال به خروجی را فراهم می‌کند. این ماژول برای انتقال سیگنال‌های آنالوگ از هر یک از 16 ورودی به خروجی طراحی شده و در مد شفاف عملکرد بسیار مناسبی دارد. به دلیل قابلیت‌های گسترده و سرعت بالای سوئیچینگ، CD74HC4067 گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی، صنعتی و سیستم‌های کنترل محسوب می‌شود.
جدول مشخصات فنی CD74HC4067
| ویژگی | مقدار / توضیح |
|---|---|
| تعداد کانال‌ها | 16 کانال |
| نوع ماژول | مچ ساز آنالوگ |
| ولتاژ کاری | 2V تا 6V |
| محدوده دمایی | -55 تا +125 درجه سانتی‌گراد |
| حداکثر جریان خروجی | 25 میلی‌آمپر |
| جریان ورودی | کمتر از 1 میکروآمپر |
| سرعت سوئیچینگ | تا 25MHz (بالا) |
| ورودی و خروجی آنالوگ | متناسب با ولتاژ تغذیه |
| تابع کنترل | ورودی‌های دیجیتال برای انتخاب کانال |
پین‌های ماژول
| پین | توضیح |
|---|---|
| VCC | پایانه ولتاژ تغذیه |
| GND | پایانه زمین |
| S0, S1, S2, S3 | ورودی‌های دیجیتال برای انتخاب کانال |
| SIG | ورودی آنالوگ یا خروجی |
| EN | پایانه فعال‌سازی (فعال‌سازی ماژول) |
کاربردهای ماژول CD74HC4067
-
اندازه‌گیری سیگنال‌های آنالوگ: امکان اندازه‌گیری چندین حسگر آنالوگ با یک ورودی آنالوگ.
-
سیستم‌های کنترل صنعتی: استفاده در سیستم‌های مکانیکی و صنعتی برای انتخاب سیگنال‌های مختلف.
-
سیستم‌های صوتی: انتقال سیگنال‌های آنالوگ از میکروفن‌ها یا منابع صوتی به آمپلی‌فایر.
-
پروژه‌های الکترونیکی DIY: مناسب برای پروژه‌های آموزشی و تحقیقاتی.
-
دیتا لاگرها: جمع‌آوری داده‌های آنالوگ از چندین حسگر.
-
مدارهای رادیویی: سوئیچینگ بین چندین سیگنال ورودی.
-
سیستم‌های خودکار و رباتیک: انتخاب حسگرهای مختلف در ربات‌ها.
-
کنترل هواشناسی: دریافت سیگنال‌های آنالوگ از سنسورهای هواشناسی به نقطه مرکزی.
-
پروژه‌های آردوینو: سوئیچینگ سیگنال‌های متعدد در پروژه‌های مبتنی بر آردوینو.
-
سیستم‌های تصویربرداری: انتخاب بین چند سیگنال تصویری آنالوگ و ارسال به نمایشگر.
